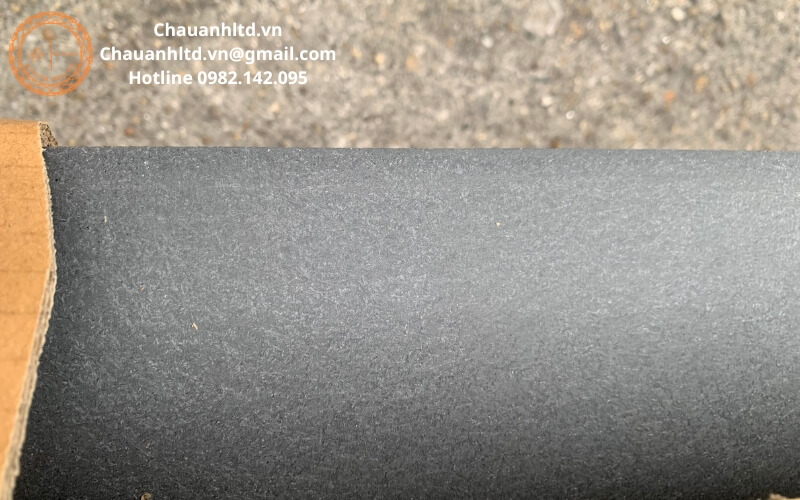

Ứng dụng đá Durostone trong công nghiệp điện tử và sản xuất PCB
Ứng dụng đá Durostone ngày càng trở nên quan trọng trong các dây chuyền sản xuất hiện đại, đặc biệt là ngành điện tử – nơi yêu cầu vật liệu vừa chịu nhiệt cao, vừa đảm bảo độ chính xác và ổn định lâu dài.
Khác với các vật liệu thông thường, đá Durostone được thiết kế chuyên dụng cho môi trường hàn và gia công liên tục, giúp giảm lỗi sản phẩm và tăng hiệu suất sản xuất.
Ứng dụng đá Durostone trong jig và pallet hàn PCB (quan trọng nhất)
Đây là ứng dụng cốt lõi và phổ biến nhất của đá Durostone.
Trong quá trình hàn sóng (wave soldering) hoặc hàn reflow, bảng mạch PCB phải chịu nhiệt độ cao và cần được cố định chính xác. Đá Durostone được sử dụng để chế tạo:
- Jig hàn PCB
- Pallet SMT
- Khung giữ bảng mạch
👉 Vai trò chính:
- Giữ cố định PCB, tránh cong vênh
- Chịu nhiệt liên tục ~250–280°C
- Không biến dạng sau nhiều chu kỳ nhiệt
👉 Insight thực tế:
Nếu dùng vật liệu kém (FR4 thường), jig rất nhanh cong → lỗi hàn → tăng tỷ lệ hàng lỗi.
Durostone giúp ổn định sản xuất hàng loạt.
Ứng dụng đá Durostone trong dây chuyền SMT
Trong dây chuyền SMT (Surface Mount Technology), yêu cầu về độ chính xác và ổn định cực cao.
Ứng dụng đá Durostone trong SMT gồm:
Bàn đỡ PCB
Jig kiểm tra linh kiện
Khung cố định trong máy gắp linh kiện
👉 Lợi ích:
Không giãn nở khi nhiệt thay đổi
Giữ độ phẳng tuyệt đối
Không sinh bụi → phù hợp phòng sạch
👉 Đây là lý do Durostone gần như là tiêu chuẩn trong ngành SMT.
Ứng dụng đá Durostone trong môi trường nhiệt cao liên tục
Một trong những lý do chính khiến ứng dụng đá Durostone phổ biến là khả năng làm việc ổn định trong môi trường nhiệt cao.
Các ứng dụng điển hình:
Tấm cách nhiệt trong máy công nghiệp
Giá đỡ linh kiện trong lò nhiệt
Khuôn jig chịu nhiệt
👉 Khác biệt:
Không mềm, không chảy như nhựa thông thường
Không nứt như vật liệu phenolic (bakelite)
Ứng dụng đá Durostone trong môi trường yêu cầu cách điện
Ngoài nhiệt, Durostone còn có tính cách điện rất ổn định.
Ứng dụng thực tế:
Tấm cách điện trong thiết bị điện
Giá đỡ linh kiện điện tử
Vách ngăn kỹ thuật
👉 Điểm mạnh:
Không dẫn điện
Ổn định điện môi lâu dài
Không bị ảnh hưởng bởi nhiệt
Ứng dụng đá Durostone trong phòng sạch và sản xuất chính xác
Trong môi trường phòng sạch (cleanroom), vật liệu phải:
Không sinh bụi
Không biến dạng
Không ảnh hưởng linh kiện
Durostone đáp ứng tốt các yêu cầu này, nên được dùng cho:
Bàn thao tác kỹ thuật
Tấm đỡ linh kiện
Jig kiểm tra
👉 Insight:
Đây là lý do Durostone xuất hiện nhiều trong:
nhà máy điện tử
sản xuất bán dẫn
So sánh ứng dụng đá durostone với vật liệu khác
Trong thực tế, ứng dụng đá Durostone thường được so với FR4 và Bakelite.
FR4 phù hợp làm bo mạch nhưng không tối ưu cho jig chịu nhiệt lâu dài. Khi sử dụng trong hàn sóng, FR4 dễ bị cong sau nhiều chu kỳ nhiệt.
Bakelite có giá rẻ nhưng chịu nhiệt kém hơn và dễ nứt khi làm việc liên tục trong môi trường nhiệt cao.
Trong khi đó, ứng dụng đá Durostone tập trung vào các môi trường yêu cầu ổn định nhiệt, cơ học và điện môi lâu dài – nơi các vật liệu khác không đáp ứng được.
Tài liệu tham khảo
Trong quá trình lựa chọn vật liệu cho các ứng dụng nhiệt cao và điện tử, việc tham khảo tài liệu kỹ thuật từ nhà sản xuất là cần thiết để đánh giá chính xác hiệu suất của đá Durostone.
Bạn có thể tìm hiểu thêm về đặc tính và ứng dụng của vật liệu này thông qua các tài liệu kỹ thuật từ các nhà cung cấp quốc tế (PDF, tiếng Anh), bao gồm thông tin về khả năng chịu nhiệt, độ bền cơ học và đặc tính điện môi trong môi trường công nghiệp: Datasheet Durostone
Ngoài ra Cty Châu Anh cung cấp đá Durostone uy tín, chất lượng cao, giá tốt, có cắt lẻ.
Kết luận
Ứng dụng đá Durostone tập trung mạnh vào ngành điện tử và sản xuất PCB, nơi yêu cầu cao về nhiệt độ, độ chính xác và độ ổn định. Đây là vật liệu gần như tiêu chuẩn cho jig hàn và dây chuyền SMT hiện đại.
Mình phụ trách quản lý kỹ thuật và cải tiến jig cho một nhà máy sản xuất điện tử có dây chuyền hàn sóng và reflow hoạt động liên tục. Trước đây bên mình từng sử dụng FR4 và một số vật liệu composite thông thường cho jig gá PCB, nhưng sau thời gian vận hành thường gặp tình trạng cong nhẹ hoặc giảm độ chính xác sau nhiều chu kỳ nhiệt. Sau khi chuyển sang Durostone, mình thấy ứng dụng đá Durostone thực sự phù hợp cho các hạng mục cần độ ổn định cao.
Một ứng dụng đá Durostone mà bên mình sử dụng nhiều nhất là làm pallet hàn sóng cho PCB đa lớp. Trong công đoạn soldering, pallet thường tiếp xúc nhiệt độ khoảng 250–280°C trong thời gian ngắn và lặp lại liên tục hàng trăm chu kỳ mỗi tuần. Với vật liệu thông thường, sau khoảng vài tháng dễ xuất hiện cong hoặc lệch nhẹ. Tuy nhiên, khi dùng Durostone, bên mình theo dõi sau hơn 1.000 chu kỳ nhiệt thì jig vẫn giữ độ ổn định khá tốt, sai lệch kích thước rất thấp.
Điểm nổi bật khác của ứng dụng đá Durostone là khả năng cách điện ổn định trong môi trường sản xuất điện tử. Khi dùng làm khung gá và đồ giữ bo mạch, vật liệu không gây ảnh hưởng đến linh kiện điện tử xung quanh, đồng thời bề mặt ổn định, không phát sinh bụi đáng kể trong quá trình thao tác.
Ngoài pallet hàn, một ứng dụng đá Durostone khác mà bên mình đánh giá cao là gia công jig test và fixture định vị bo mạch. Vật liệu có độ cứng tốt, bề mặt chắc và khá ổn định khi phay CNC. Các lỗ định vị và rãnh giữ PCB giữ được hình dạng tốt ngay cả sau thời gian dài sử dụng, không bị mòn nhanh hoặc bung mép như một số vật liệu rẻ hơn.
So với FR4 thông thường, ứng dụng đá Durostone cho môi trường nhiệt lặp lại có lợi thế rõ rệt hơn về độ bền nhiệt và tuổi thọ. FR4 vẫn phù hợp cho một số jig đơn giản, nhưng với dây chuyền hoạt động liên tục và yêu cầu độ chính xác cao, Durostone ổn định hơn đáng kể.
Tuy nhiên, chi phí của vật liệu này tương đối cao, nên theo kinh nghiệm của mình, ứng dụng đá Durostone nên tập trung vào các vị trí thực sự cần chịu nhiệt, chống biến dạng và giữ chính xác lâu dài. Nếu dùng đúng mục đích, hiệu quả đầu tư khá rõ vì giảm số lần thay jig và hạn chế lỗi phát sinh trong sản xuất.
Từ góc độ người trực tiếp phụ trách jig và dây chuyền SMT, mình đánh giá ứng dụng đá Durostone là giải pháp rất đáng đầu tư cho ngành điện tử, đặc biệt trong các công đoạn hàn sóng, reflow và kiểm tra PCB yêu cầu độ ổn định cao.
Cảm ơn anh Tuấn đã chia sẻ đánh giá rất chi tiết và thực tế về ứng dụng đá Durostone trong dây chuyền sản xuất điện tử.
Châu Anh rất vui khi đá Durostone đã đáp ứng tốt nhu cầu của anh trong các hạng mục như pallet hàn sóng, jig gá PCB, fixture định vị và jig test bo mạch. Đây cũng là những ứng dụng điển hình mà nhiều khách hàng trong ngành SMT và soldering lựa chọn khi cần vật liệu có khả năng chịu nhiệt cao và độ ổn định lâu dài.
Những chia sẻ của anh về việc sử dụng pallet trong môi trường nhiệt độ khoảng 250–280°C với chu kỳ lặp lại liên tục là minh chứng rất rõ cho thế mạnh của Durostone. Việc jig vẫn giữ độ ổn định tốt sau hơn 1.000 chu kỳ nhiệt, sai lệch kích thước thấp và không phát sinh cong vênh là yếu tố đặc biệt quan trọng trong các công đoạn hàn sóng và reflow, nơi độ chính xác gá đỡ ảnh hưởng trực tiếp đến chất lượng mối hàn và vị trí linh kiện.
Bên cạnh khả năng chịu nhiệt, Châu Anh cũng đồng tình với nhận định của anh về đặc tính cách điện và độ ổn định bề mặt của đá Durostone. Đây là vật liệu rất phù hợp cho môi trường điện tử nhờ khả năng hạn chế ảnh hưởng đến linh kiện xung quanh, đồng thời không phát sinh bụi đáng kể trong quá trình thao tác và vận hành.
Việc anh sử dụng Durostone cho jig test và fixture định vị cũng là ứng dụng rất phù hợp. Độ cứng cao, khả năng gia công CNC tốt và độ bền mép cắt ổn định giúp các lỗ định vị và rãnh giữ PCB duy trì độ chính xác lâu dài, giảm nguy cơ sai lệch sau thời gian sử dụng.
So sánh của anh giữa Durostone và FR4 cũng rất thực tế. FR4 vẫn là lựa chọn hợp lý cho các jig đơn giản hoặc môi trường nhiệt không quá khắc nghiệt, nhưng với dây chuyền hoạt động liên tục và yêu cầu cao về độ ổn định nhiệt, Durostone thể hiện lợi thế rõ rệt hơn về tuổi thọ và khả năng chống biến dạng.
Như anh đã chia sẻ, đây là vật liệu có mức đầu tư cao hơn so với nhiều lựa chọn phổ thông, vì vậy việc tập trung ứng dụng vào các vị trí thực sự cần chịu nhiệt, giữ độ chính xác và chống cong vênh là hướng sử dụng tối ưu nhất để đảm bảo hiệu quả đầu tư.
Cảm ơn anh đã tin tưởng lựa chọn vật liệu từ Châu Anh. Những chia sẻ từ góc nhìn người trực tiếp quản lý jig và cải tiến dây chuyền như của anh là nguồn tham khảo rất hữu ích cho các doanh nghiệp trong ngành điện tử đang tìm kiếm giải pháp vật liệu ổn định cho SMT, reflow và soldering.
Hy vọng Châu Anh sẽ tiếp tục được đồng hành cùng anh trong các dự án sắp tới.
Mình phụ trách kỹ thuật cho một xưởng lắp ráp bo mạch SMT, nơi yêu cầu cao về độ ổn định nhiệt, độ chính xác gá đỡ và khả năng chống biến dạng trong quá trình hàn linh kiện. Trong quá trình sản xuất, bên mình đã sử dụng khá nhiều vật liệu composite kỹ thuật, và qua thực tế mình thấy ứng dụng đá Durostone rất rõ ràng trong các công đoạn cần chịu nhiệt và độ ổn định lâu dài.
Một ứng dụng đá Durostone phổ biến bên mình đang dùng là gia công pallet hàn sóng và jig giữ bo mạch trong dây chuyền soldering. Do khu vực này thường tiếp xúc nhiệt độ khoảng 240–260°C trong thời gian ngắn, vật liệu thông thường như nhựa kỹ thuật phổ thông hoặc gỗ composite không đủ ổn định. Khi chuyển sang Durostone, jig giữ form tốt hơn rõ rệt, không cong vênh sau nhiều chu kỳ nhiệt.
Điểm mình đánh giá cao ở ứng dụng đá Durostone là khả năng chịu nhiệt và chống biến dạng. Bên mình có bộ jig sử dụng liên tục khoảng 1.200–1.500 chu kỳ hàn, sau thời gian kiểm tra lại thì độ ổn định kích thước vẫn tốt, chưa xuất hiện hiện tượng xô lệch hoặc cong nhẹ như một số vật liệu rẻ hơn từng dùng trước đó.
Ngoài chịu nhiệt, một ứng dụng đá Durostone khác rất hữu ích là làm gá kiểm tra PCB và khung đỡ trong công đoạn lắp ráp bán tự động. Vật liệu có độ cứng cao, bề mặt ổn định và gia công CNC khá chính xác. Khi khoan và phay đúng thông số, mép cắt sạch, ít sứt cạnh, phù hợp với các chi tiết cần dung sai tương đối chặt.
Trong môi trường điện tử, ứng dụng đá Durostone còn được đánh giá cao vì đặc tính cách điện tốt và độ ổn định trong môi trường có flux hoặc hóa chất nhẹ. So với FR4 thông thường, Durostone chịu nhiệt lặp lại tốt hơn trong các công đoạn hàn sóng và ít bị xuống cấp bề mặt nhanh.
Tuy nhiên, từ góc độ thực tế, ứng dụng đá Durostone phù hợp nhất cho các hạng mục có yêu cầu nhiệt và độ ổn định cao. Giá vật liệu cao hơn so với một số lựa chọn phổ thông, nên không cần thiết dùng cho các jig đơn giản hoặc chi tiết không tiếp xúc nhiệt.
Từ góc độ người trực tiếp vận hành dây chuyền SMT, mình đánh giá ứng dụng đá Durostone là lựa chọn gần như tiêu chuẩn cho jig hàn, pallet soldering và các chi tiết kỹ thuật trong ngành điện tử. Đây là vật liệu rất phù hợp khi cần đồng thời chịu nhiệt, cách điện và giữ độ chính xác lâu dài trong môi trường sản xuất liên tục.
