Gia công cơ khí chính xác theo bản vẽ -làm đúng ngay từ file thiết kế

Trong lĩnh vực gia công cơ khí chính xác, việc gửi bản vẽ cho xưởng sản xuất là khâu quyết định đến toàn bộ quy trình gia công. Một bản vẽ thiếu thông tin, sai chuẩn hay định dạng không phù hợp có thể khiến tiến độ bị trễ, chi tiết không đạt yêu cầu hoặc thậm chí không thể sản xuất.

Nếu bạn là kỹ sư thiết kế, kỹ thuật viên R&D hoặc người phụ trách kỹ thuật – hãy chắc chắn rằng file bản vẽ gửi đi đã đầy đủ và rõ ràng theo 7 tiêu chí dưới đây.

1. Đảm bảo bản vẽ có định đạng phổ biến (DXF, DWG, STEP…)

File cần ở định dạng tiêu chuẩn mà máy CNC hoặc phần mềm CAM có thể đọc như:

• 2D: *.dxf, *.dwg
• 3D: *.step, *.iges, *.stp

Tránh gửi ảnh chụp hoặc file PDF không có kích thước cụ thể, dễ gây sai sót khi lập trình gia công.

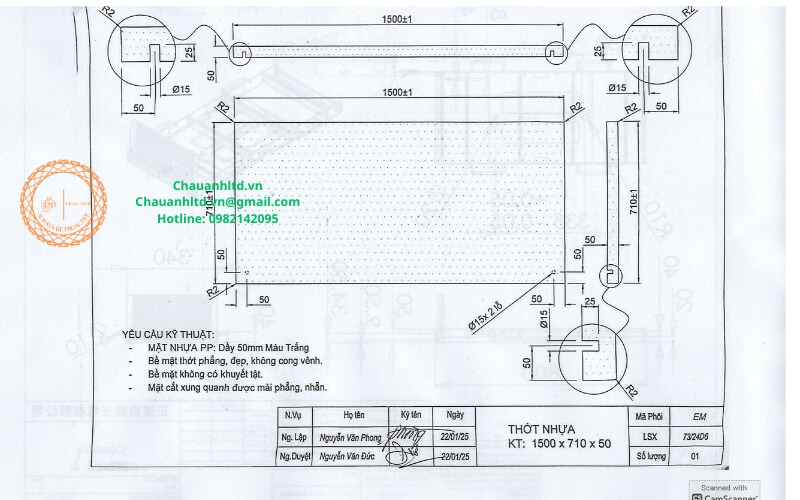

2. Gia công cơ khí chính xác theo bản vẽ cần thể hiện đầy đủ kích thước, ký hiệu và dung sai

Một bản vẽ gia công cơ khí chính xác cần

• Ghi rõ tất cả kích thước quan trọng (chiều dài, đường kính, độ sâu…)
• Có ký hiệu dung sai cơ khí (±0.01mm, H7/g6…)
• Thể hiện độ nhám nếu cần

Bản vẽ thiếu thông tin dễ khiến xưởng gia công hiểu sai hoặc phải liên hệ lại nhiều lần.

3. Xác định rõ loại vật liệu gia công

Ghi rõ tên và mã vật liệu như

• Nhôm 6061, 7075
• Thép C45, SUS304
• Nhựa kỹ thuật: POM, MC Nylon, Teflon…

Nếu có yêu cầu đặc biệt về xuất xứ, xử lý nhiệt hoặc tiêu chuẩn vật liệu, nên đính kèm thông tin chi tiết. Gia công cơ khí chính xác theo bản vẽ không được bỏ sót lưu ý này.

4. Cung cấp cả bản vẽ 2D và 3D (nếu có)

• Bản vẽ 2D để thể hiện kích thước, dung sai, độ nhám
• Bản vẽ 3D để hiển thị rõ hình khối, góc nhìn

Khi gia công cơ khí chính xác theo bản vẽ được cung cấp đầy đủ cả file 2D và 3D sẽ giúp kỹ sư lập trình CAM/CNC hình dung chính xác hình học và đường chạy dao.

5. Khi gia công công cơ khí chính xác theo bản vẽ hãy ghi chú yêu cầu đặc biệt (nếu có)

Ví dụ:

• Gia công 2 lần, gia công tinh sau nhiệt luyện
• Gia công thô để hàn
• Đánh số seri sản phẩm
• Không xử lý bề mặt vùng lắp ghép

Bạn hãy thử tưởng tưởng nếu thiếu những ghi chú tưởng chừng đơn giản như này… sẽ làm sai hỏng cả chi tiết nếu thiếu chúng.

6. Đặt tên file rõ ràng và có phiên bản

Nên đặt theo cấu trúc: ten_chi_tiet_v1.dxf hoặc khung_suon_final.step
=> Giúp quản lý tài liệu dễ dàng, tránh gửi nhầm bản chưa hoàn chỉnh.

7. Đính kèm danh sách chi tiết (BOM) -nếu là dự án nhiều file

Nếu là cụm chi tiết hoặc cả bộ máy, hãy gửi kèm

• Danh sách chi tiết (Bill of Materials)
• Bản vẽ lắp (assembly drawing)
• Thứ tự gia công nếu có

Điều này giúp xưởng hiểu cấu trúc sản phẩm, kiểm soát tiến độ và chất lượng tốt hơn, đấy là lý do khi gia công cơ khí chính xác theo bản vẽ không nên bỏ qua lưu ý quan trọng này

Cty Châu Anh nhận gia công cơ khí chính xác theo bản vẽ với độ chính xác cao

Tại Châu Anh chúng tôi:

• Nhận tất cả định dạng bản vẽ phổ biến (dxf, step, stl, pdf…)
• Gia công CNC từ bản đơn chiếc đến số lượng lớn
• Tư vấn lại bản vẽ nếu chưa tối ưu để đảm bảo khả năng gia công thực tế
• Kiểm tra dung sai và chất lượng sau gia công bằng thiết bị đo chính xác

📞 Hotline: 0982 142 095
🌐 Website: chauanhltd.vn

Tài liệu tham khảo

• How to prepare your CAD files for machining
• 6 yếu tố ảnh hưởng tới báo giá gia công cơ khí chính xác – Tại Châu Anh
• 5 lỗi gia công cơ khí xác thường gặp

Kết luận

Gia công cơ khí chính xác theo bản vẽ không chỉ cần kỹ thuật tốt mà còn cần bản vẽ “đủ thông minh”. Việc gửi đúng file, đúng định dạng, ghi chú rõ ràng giúp xưởng CNC sản xuất đúng yêu cầu – không phải chỉnh sửa lại hoặc mất thời gian xác nhận thêm.

Nếu bạn đang cần đơn vị gia công CNC theo bản vẽ có kinh nghiệm, thiết bị hiện đại và quy trình kiểm tra chất lượng nghiêm ngặt, Châu Anh luôn sẵn sàng đồng hành.
