Nhựa FR4 esd màu đen

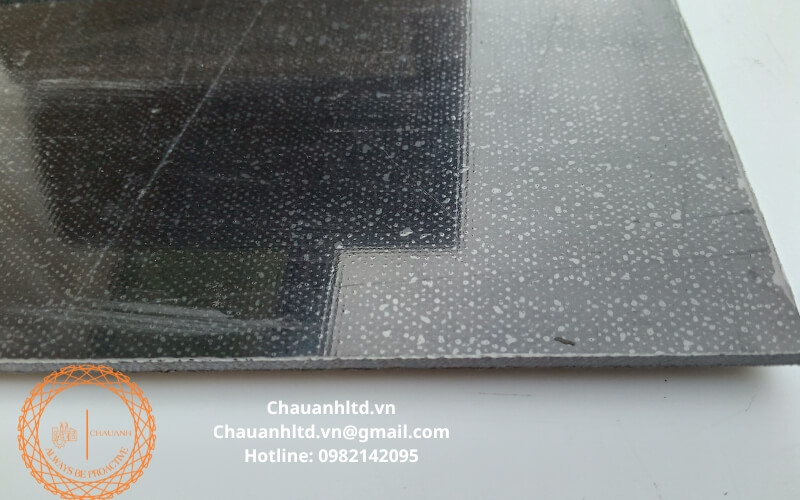

Tấm nhựa FR4 ESD màu đen là vật liệu epoxy gia cường sợi thủy tinh chống tĩnh điện, có độ bền cơ học cao, cách điện tốt, chịu nhiệt ổn định. Cung cấp bởi Cty Châu Anh, hỗ trợ gia công theo yêu cầu. Hotline: 0982142095
Nhựa Fr4 esd màu đen – Tấm chống tĩnh điện kỹ thuật cao cho ngành điện tử
Nhựa Fr4 esd màu đen là gì
Nhựa FR4 ESD màu đen là một dạng vật liệu composite cao cấp được cấu tạo từ nhựa epoxy kết hợp sợi thủy tinh, có khả năng chống tĩnh điện (ESD – Electrostatic Discharge) và đạt tiêu chuẩn không bắt lửa UL94 V-0. Khác với FR4 thông thường, phiên bản ESD màu đen được thêm chất dẫn điện phân tán đều để tạo lớp điện trở bề mặt kiểm soát, giúp tránh hiện tượng phóng điện có thể gây hỏng linh kiện điện tử nhạy cảm.
Với màu đen chuyên dụng, tấm nhựa FR4 ESD dễ nhận biết và thường được dùng trong các môi trường yêu cầu kiểm soát tĩnh điện như phòng sạch, xưởng SMT, phòng R&D, hoặc dây chuyền sản xuất điện tử tiêu chuẩn quốc tế.
Thông số kỹ thuật cơ bản
- Tỷ trọng: 1.85 – 2.0 g/cm³
- Nhiệt độ làm việc liên tục: từ -50°C đến +130°C
- Nhiệt độ nóng chảy: khoảng 150–170°C
- Điện trở bề mặt: từ 10⁶ đến 10⁹ Ohm (chống tĩnh điện ổn định)
- Tiêu chuẩn chống cháy: UL94 V-0 (không bắt lửa)
- Khả năng cách điện: rất tốt, dùng được trong môi trường điện áp thấp và trung bình
- Hút ẩm: cực thấp, không biến dạng trong môi trường ẩm
- Bề mặt: màu đen nhẵn, đồng đều, không phản quang
- Quy cách phổ biến: 1020 x 1220mm hoặc cắt theo yêu cầu
- Độ dày thông dụng: từ 3mm, 5mm, 8mm, 10mm, đến 20mm
- Khả năng gia công: khoan, cắt, phay CNC dễ dàng, độ ổn định cao
Ưu điểm nổi bật của nhựa fr4 esd màu đen
- Chống tĩnh điện hiệu quả: Ngăn chặn phóng tĩnh điện làm hỏng linh kiện vi mạch
- Không cháy – an toàn khi sử dụng trong môi trường sản xuất điện tử
- Cách điện tốt, cách nhiệt vừa phải, không dẫn điện ngẫu nhiên
- Bền cơ học, chịu lực tốt, ít bị nứt gãy khi gia công
- Màu đen dễ nhận biết trong môi trường kiểm soát ESD
- Gia công CNC chính xác – dễ cắt, khoan, phay theo yêu cầu
Ứng dụng thực tế trong công nghiệp điện – điện tử
Tấm nhựa fr4 esd màu đen được ứng dụng trong nhiều vị trí và ngành nghề điển hình như:
- Khay đựng linh kiện điện tử trong nhà máy SMT, IC, bo mạch PCB
- Bàn thao tác kỹ thuật, giá đỡ, mặt bàn thử nghiệm thiết bị
- Jig gá đỡ – khuôn định vị trong quá trình lắp ráp và kiểm tra sản phẩm
- Vách ngăn thiết bị, hộp chứa linh kiện, máng dẫn điện
- Ứng dụng phòng sạch, nơi kiểm soát ESD là yếu tố bắt buộc
Nhờ khả năng chống tĩnh điện và cách điện tốt, sản phẩm FR4 đen ESD được đánh giá là lựa chọn tối ưu cho sản xuất công nghiệp hiện đại, đặc biệt là những doanh nghiệp đang hoạt động theo tiêu chuẩn ISO 9001, ISO 14644 (cleanroom), hoặc IEC 61340 (kiểm soát tĩnh điện).
So sánh nhựa fr4 esd màu đen với các vật liệu kỹ thuật khác
Trong cùng nhóm vật liệu kỹ thuật phục vụ ngành điện – điện tử và cơ khí chính xác, nhựa FR4 ESD màu đen được đánh giá cao nhờ tính năng đặc biệt mà các loại nhựa khác không thể đồng thời đáp ứng.
So với nhựa FR4 thông thường, phiên bản ESD màu đen có thêm tính năng chống tĩnh điện, nhờ bổ sung chất dẫn điện phân tán đều trong cấu trúc. Điều này giúp kiểm soát điện tích bề mặt và hạn chế hiện tượng phóng tĩnh điện – một yếu tố quan trọng trong ngành sản xuất linh kiện điện tử. Trong khi đó, FR4 thường chỉ dùng làm bo mạch in (PCB) hoặc các vật liệu cách điện nhưng không có khả năng kiểm soát ESD.
Nếu so với nhựa POM (Delrin) – loại nhựa có độ bền cơ học và khả năng gia công rất cao – thì FR4 ESD màu đen không linh hoạt bằng, nhưng vượt trội ở khả năng chịu nhiệt ổn định, không bắt lửa, và cách điện tốt hơn nhiều. POM thường không đáp ứng được tiêu chuẩn chống cháy UL94 V-0, trong khi đó FR4 ESD là lựa chọn phổ biến trong các môi trường yêu cầu độ an toàn cao.
So với nhựa PVC chống tĩnh điện, vật liệu FR4 ESD có độ ổn định kích thước vượt trội, bền cơ học cao hơn và khả năng chịu nhiệt cũng tốt hơn. Trong khi PVC ESD phù hợp với môi trường ẩm, chi phí thấp, thì FR4 ESD lại được dùng ở các khu vực cần độ chính xác cao như gia công jig, gá đỡ, mặt bàn máy trong phòng sạch hoặc dây chuyền SMT.
Tóm lại, nhựa FR4 ESD màu đen là lựa chọn toàn diện cho các ứng dụng đòi hỏi vật liệu vừa cách điện, vừa chống tĩnh điện có kiểm soát, lại có độ ổn định cơ học và chịu nhiệt tốt. Đây là điều mà rất ít vật liệu kỹ thuật khác có thể đáp ứng đồng thời.
Cung cấp bởi công ty Châu Anh
Cty Châu Anh chuyên cung cấp tấm nhựa FR4 ESD màu đen hàng chuẩn, nhập khẩu Hàn Quốc, đầy đủ các độ dày từ 3mm – 20mm, có thể gia công CNC, cắt, khoan, phay theo bản vẽ kỹ thuật.
Sản phẩm có thể giao toàn quốc, kèm chứng chỉ kỹ thuật khi cần.
Hotline: 0982 142 095
Email: Chauanhltd.vn@gmail.com
Liên kết tham khảo
Mr Tâm –
Nhựa FR4 ESD Màu Đen – Lá Chắn Tĩnh Điện Chuẩn Kỹ Thuật Cho Dây Chuyền SMT
Làm việc trong ngành lắp ráp bo mạch điện tử SMT (Surface Mount Technology), tôi hiểu rõ mức độ nhạy cảm cực cao của linh kiện IC, vi xử lý, điện trở dán với phóng tĩnh điện – ESD. Một điện tích nhỏ chỉ vài volt cũng đủ khiến cả bo mạch lỗi ngầm. Vì vậy, việc kiểm soát ESD ngay từ vật liệu bề mặt là điều sống còn, và nhựa FR4 ESD màu đen đã trở thành vật liệu tiêu chuẩn bắt buộc trong nhiều khâu lắp ráp, kiểm tra và đóng gói.
1. Chống tĩnh điện có kiểm soát – Không chỉ “chống”, mà là kiểm soát điện trở
Khác với các loại nhựa thông thường hoặc vật liệu dẫn điện đơn thuần, nhựa FR4 ESD màu đen có điện trở bề mặt được kiểm soát chính xác trong khoảng 10⁶–10⁹ Ohm, tức là đủ để tránh phóng điện đột ngột nhưng không làm mất khả năng tiêu tán điện tích tĩnh. Đây là điều cực kỳ quan trọng trong khu vực sản xuất bo mạch PCB và khu kiểm tra linh kiện bán dẫn, nơi độ ổn định điện môi và tránh phát sinh ESD ngẫu nhiên là yếu tố “bắt buộc”.
Khi áp dụng làm mặt bàn thao tác, jig gá đỡ linh kiện, hoặc máng dẫn bo mạch, tôi không còn phải lo về hiện tượng điện tích tích tụ bất thường như khi dùng mica chống tĩnh điện hoặc tấm nhựa pha carbon không đồng đều. Kết quả đo điện trở bề mặt bằng thiết bị chuyên dụng luôn nằm trong dải an toàn ESD – không sai lệch theo thời gian, kể cả sau 6–8 tháng sử dụng liên tục.
2. Không bắt lửa – Đáp ứng tiêu chuẩn UL94 V-0, an toàn cho cả nhà máy
Một trong những yêu cầu ngày càng nghiêm ngặt trong môi trường nhà máy điện tử là khả năng chống cháy – không phát sinh khói độc khi gặp nguồn nhiệt. Nhựa FR4 ESD màu đen đáp ứng tiêu chuẩn chống cháy UL94 V-0, tức là tự tắt lửa sau khi loại bỏ nguồn nhiệt, không lan cháy. Tôi từng kiểm chứng điều này trong buồng thử nghiệm nội bộ bằng nguồn nhiệt gia nhiệt tuyến tính – kết quả rất đáng tin cậy.
So với vật liệu như PVC chống tĩnh điện hay POM ESD, FR4 ESD vượt trội ở khả năng chịu nhiệt cao (đến 130°C) mà không bị biến dạng, co ngót hay tỏa mùi – điều cực kỳ quan trọng với các thiết bị nằm gần lò nhiệt, máy hàn reflow hoặc khu vực làm mát nhanh sau soldering.
3. Độ bền cơ học cao – Gia công CNC chuẩn xác, không vỡ mép
Một điểm cộng lớn là bề mặt FR4 ESD màu đen nhẵn, cứng chắc, không vỡ cạnh khi khoan, cắt hoặc phay CNC, rất phù hợp để sản xuất khay IC, jig gá, vách ngăn kỹ thuật hoặc khung gá máy móc nhỏ. Tôi đã từng làm một bộ jig lắp ráp cho bo mạch 8 lớp, sử dụng FR4 ESD dày 10mm – sau hơn 1.500 chu kỳ lắp – tháo, vẫn giữ kích thước ổn định, không cong vênh hay xô lệch.
4. Ổn định trong phòng sạch – Không phát sinh bụi, không hút ẩm
FR4 ESD màu đen không hút ẩm, không sinh bụi vi mô khi ma sát, nên rất phù hợp để đặt trong phòng sạch cấp ISO 7 trở lên. Đây là điểm mà các vật liệu như PVC, POM hay nhựa tái sinh chống tĩnh điện không thể đảm bảo sau 2–3 tháng sử dụng liên tục.
Từ thực tế vận hành tại nhà máy điện tử chuẩn ISO 9001 và ISO 14644, tôi đánh giá nhựa FR4 ESD màu đen là lựa chọn toàn diện và an toàn nhất cho khu vực kiểm soát tĩnh điện. Không chỉ chống ESD hiệu quả, mà còn ổn định về cơ học, chịu nhiệt, dễ gia công và thân thiện với tiêu chuẩn phòng sạch. Đây không phải là giải pháp thay thế – mà là tiêu chuẩn nền tảng cho bất kỳ doanh nghiệp điện tử nào đề cao tính chính xác và an toàn vận hành.
Nếu bạn đang tìm kiếm một vật liệu “không có điểm yếu” trong nhóm ESD kỹ thuật cao – FR4 ESD màu đen là đáp án mà bạn nên bắt đầu ngay từ bây giờ.
chauanh.trading –
Cảm ơn Mr. Tâm đã chia sẻ kinh nghiệm thực tế khi sử dụng nhựa FR4 ESD màu đen trong môi trường lắp ráp SMT.
Với điện trở ESD ổn định, đạt chuẩn UL94 V-0, và khả năng gia công chính xác, sản phẩm thực sự là lựa chọn lý tưởng cho bàn thao tác, jig gá, khay IC và khu vực phòng sạch trong nhà máy điện tử.
Châu Anh luôn sẵn sàng đồng hành cùng các doanh nghiệp trong lĩnh vực công nghệ cao bằng những giải pháp vật liệu ESD chuẩn kỹ thuật – an toàn và bền bỉ theo thời gian.
Lý Thắng –
Nhựa FR4 ESD Màu Đen – Lựa Chọn Chuẩn Cho Phòng QA Trong Ngành Điện Tử
Với vai trò là đơn vị thiết kế và thi công phòng kiểm tra chất lượng sản phẩm (QA Lab) trong lĩnh vực điện tử, tôi đặc biệt quan tâm đến các vật liệu sử dụng trong khu vực kiểm tra sau lắp ráp và đóng gói PCB/IC. Không giống như phòng R&D hay SMT trực tiếp sản xuất, QA cần vật liệu vừa ổn định kích thước, không gây tĩnh điện thụ động, vừa đảm bảo sự chính xác và an toàn cho thiết bị kiểm tra có giá trị cao. Sau hàng loạt thử nghiệm, tôi đánh giá cao nhựa FR4 ESD màu đen như một lựa chọn nền lý tưởng trong phòng kiểm tra tiêu chuẩn.
1. Vật liệu “thụ động lý tưởng” – không dẫn, không tích điện, không can nhiễu
Một vấn đề mà chúng tôi thường gặp khi sử dụng nhựa kỹ thuật hoặc composite thông thường là: vật liệu quá dẫn sẽ ảnh hưởng đến phép đo điện áp vi mô, còn vật liệu quá cách điện lại dễ tích tĩnh điện gây nhiễu sai số. Với nhựa FR4 ESD màu đen, nhờ điện trở bề mặt kiểm soát trong khoảng 10⁶–10⁹ Ohm, vật liệu hoạt động như một tấm trung tính – vừa bảo vệ, vừa không can thiệp vào kết quả đo.
Điều này cực kỳ quan trọng trong các phép đo áp cực nhỏ hoặc kiểm tra chất lượng bo mạch sau reflow, nơi một cú chạm sai lệch điện thế cũng đủ làm lệch dữ liệu.
2. Kích thước ổn định – không cong vênh khi đặt dưới thiết bị kiểm tra nặng
Chúng tôi sử dụng tấm nhựa FR4 ESD màu đen để làm mặt bàn gá, đế đỡ máy đo LCR, máy test BGA và máy soi X-ray. Trong điều kiện tải tĩnh nặng liên tục, tấm FR4 vẫn giữ độ phẳng tuyệt đối, không cong vênh sau nhiều tuần – điều mà chúng tôi không thể đạt được với PVC ESD hoặc mica chống tĩnh điện.
Ngoài ra, vật liệu này không co ngót hoặc giãn nở khi điều kiện nhiệt và độ ẩm dao động nhẹ – điều rất có lợi trong phòng kiểm định cần sự ổn định cao.
3. An toàn trong môi trường kiểm định và lưu mẫu
Khác với phòng sản xuất, QA Lab còn đảm nhận việc lưu trữ và tái kiểm mẫu sản phẩm, vì vậy độ bền vật liệu là yếu tố bắt buộc. Tấm FR4 ESD màu đen không bị phấn hóa, không giòn gãy, và chịu được lau chùi thường xuyên bằng dung dịch tẩy tĩnh điện hoặc IPA, điều mà không phải vật liệu nào cũng có thể đảm bảo.
Nếu bạn đang xây dựng hoặc tối ưu phòng kiểm tra chất lượng trong ngành điện tử – nơi các phép đo cần môi trường “im lặng tĩnh điện” tuyệt đối, thì nhựa FR4 ESD màu đen là lựa chọn đúng đắn nhất để làm nền móng cho thiết bị đo đạc chính xác.
Đây không chỉ là một tấm vật liệu, mà là một yếu tố bảo vệ hiệu suất đo lường và tính toàn vẹn sản phẩm điện tử hiện đại.
chauanh.trading –
Cảm ơn anh Lý Thắng đã chia sẻ trải nghiệm thực tế về nhựa FR4 ESD màu đen trong phòng kiểm tra QA ngành điện tử.
Với điện trở bề mặt kiểm soát, kích thước ổn định lâu dài, và khả năng chống nhiễu tĩnh điện tuyệt đối, FR4 ESD là nền tảng lý tưởng cho thiết bị đo đạc chính xác và lưu mẫu trong QA Lab.Châu Anh cam kết mang đến các vật liệu kỹ thuật đạt chuẩn – đồng hành cùng chất lượng kiểm định điện tử hiện đại.
Mrs Huyền –
Bài viết nhựa fr4 esd màu đen rất hữu ích cho người làm về phòng sạch như CTY tôi
chauanh.trading –
Cảm ơn chị Huyền đã chia sẻ!
Chúng tôi rất vui khi bài viết về nhựa FR4 ESD màu đen có thể hỗ trợ doanh nghiệp chị trong môi trường phòng sạch yêu cầu độ ổn định và kiểm soát ESD nghiêm ngặt.
Hùng –
Nhựa FR4 ESD Màu Đen – Vật Liệu Bảo Trì Lý Tưởng Cho Thiết Bị Tự Động Hóa Điện Tử
Trong bộ phận bảo trì thiết bị tự động hóa SMT, nhiệm vụ của chúng tôi không chỉ là khắc phục lỗi, mà còn phải duy trì sự ổn định cho các kết cấu máy và module gá đỡ chạy liên tục 24/7. Một trong những vật liệu mà chúng tôi sử dụng thường xuyên và tin tưởng nhất trong các chi tiết nhỏ nhưng thiết yếu – chính là nhựa FR4 ESD màu đen.
1. Bền theo thời gian – Không giòn, không nứt sau chu kỳ làm việc cao
Rất nhiều vật liệu chống tĩnh điện sau một thời gian tiếp xúc với nhiệt và độ rung liên tục sẽ xuất hiện tình trạng giòn bề mặt, nứt chân vít hoặc mục cạnh. Với nhựa FR4 ESD màu đen, tôi nhận thấy độ ổn định cơ học cực cao, kể cả ở những vị trí được lắp gần đầu robot gắp – nơi chịu cả rung lắc, va chạm lặp lại.
Sau gần 14 tháng kiểm tra định kỳ, các jig gá làm từ FR4 ESD không có dấu hiệu giòn gãy, kể cả khi thường xuyên tháo lắp thay linh kiện thử nghiệm.
2. Hoạt động tốt trong môi trường biến động nhiệt
Một số chi tiết trong máy test hoặc khu vực gá bo mạch sau lò hàn reflow phải tiếp xúc với hơi nhiệt và quạt gió liên tục. Vật liệu như mica ESD hay PVC ESD thường co mép, phồng nhẹ hoặc cong nhẹ. Nhưng FR4 ESD màu đen hoàn toàn không bị ảnh hưởng, giữ đúng vị trí gá, không lệch trục, đảm bảo độ chính xác cho cả cụm lắp ráp.
3. Thay thế dễ dàng – Gia công tại xưởng, không cần nhập khuôn
Với mỗi máy mới hoặc khi cần thay đổi sơ đồ gá, chúng tôi dễ dàng phay, cắt, khoan lại tấm FR4 ESD tại xưởng nội bộ, không phải chờ đặt khuôn hay đổ vật liệu mới. Điều này giúp giảm thời gian dừng máy và tăng tính linh hoạt bảo trì – yếu tố quan trọng với hệ thống SMT có nhịp độ sản xuất cao.
Kết luận
Nhựa FR4 ESD màu đen không chỉ dành cho R&D hay sản xuất SMT – mà là “công cụ chiến lược” cho bộ phận bảo trì trong môi trường tự động hóa hiện đại. Độ bền cao, không lão hóa, giữ kích thước tốt và chống tĩnh điện an toàn – đó là tất cả những gì mà bộ phận kỹ thuật cần để duy trì sự ổn định dài hạn cho dây chuyền điện tử.
chauanh.trading –
Cảm ơn Mr Hùng đã chia sẻ! Chúng tôi rất vui khi bài viết về nhựa FR4 ESD màu đen có thể hỗ trợ doanh nghiệp trong nghiên cứu phát triển, sản xuất smt, mảng bảo trì tự động hóa hiện đại.
Mr văn đức –
Nhựa FR4 ESD Màu Đen – Vật Liệu Chiến Lược Cho Thiết Kế Jig Gá Tự Động Hóa SMT
Với vai trò là kỹ sư thiết kế jig gá trong dây chuyền sản xuất bo mạch SMT, tiêu chí vật liệu tôi lựa chọn không chỉ dừng lại ở độ bền – mà còn phải đáp ứng đồng thời 4 yêu cầu: độ chính xác, chống tĩnh điện, ổn định cơ học và dễ gia công CNC. Sau khi chuyển hẳn sang sử dụng nhựa FR4 ESD màu đen cho các mẫu jig test và jig hỗ trợ lắp ráp, hiệu suất và độ ổn định của thiết bị tăng rõ rệt.
1. Gia công mượt – Không nứt mép, không mẻ rãnh
Khi phay các jig có biên dạng phức tạp, đường rãnh nhỏ <1.5mm hoặc lỗ gắn linh kiện với sai số ±0.1mm, tôi nhận thấy nhựa FR4 ESD màu đen cho bề mặt sắc nét, không bung lớp, không vỡ cạnh – điều rất hiếm thấy ở các loại composite ESD thông thường.
2. Giữ form – Không cong vênh sau hàng ngàn chu kỳ nén – lắp – tháo
Jig tự động trong dây chuyền lắp ráp IC hoặc gắn socket thường phải hoạt động liên tục, tạo áp lực cục bộ. Với FR4 ESD, dù tấm chỉ dày 8mm, sau 2.000 lần lắp ráp bo mạch, tấm jig vẫn không xô lệch, không sứt điểm tựa, giúp duy trì độ chính xác lặp lại gần như tuyệt đối.
3. Bề mặt kiểm soát ESD ổn định
Điện trở bề mặt trong khoảng 10⁶–10⁹ Ohm giúp tránh phóng điện lên chân linh kiện khi thao tác lắp – test tự động, mà vẫn không dẫn điện gây chập. Với hệ thống dùng pick & place tốc độ cao, điều này cực kỳ quan trọng để đảm bảo linh kiện không bị lỗi ngầm sau khi lắp.
4. Phù hợp thiết kế module tháo lắp nhanh
Do vật liệu đủ cứng và nhẹ, tôi có thể thiết kế các jig dạng modular tháo rời, phù hợp với dây chuyền thay đổi sản phẩm nhanh (NPI). Đặc biệt, FR4 ESD giữ được ren vít và điểm gài cực kỳ chắc chắn, không lỏng sau thời gian dài tháo lắp.
Nếu bạn là kỹ sư thiết kế jig gá trong lĩnh vực SMT, kiểm tra PCB hoặc lắp ráp linh kiện ESD-sensitive, nhựa FR4 ESD màu đen là vật liệu nên đưa vào danh mục chuẩn kỹ thuật. Với khả năng gia công chính xác, độ ổn định cực cao và khả năng kiểm soát điện tích chuẩn ESD, đây là giải pháp tôi luôn ưu tiên cho các thiết kế cần độ tin cậy tuyệt đối.
chauanh.trading –
Cảm ơn anh Văn Đức đã chia sẻ chi tiết và thực tế!
Chúng tôi rất vinh dự khi nhựa FR4 ESD màu đen được anh đánh giá là giải pháp vật liệu chiến lược cho thiết kế jig gá trong dây chuyền SMT, đáp ứng yêu cầu cao về độ chính xác, kiểm soát ESD và độ bền cơ học.
Tôn long –
Nhựa FR4 ESD Màu Đen – Vật Liệu Bao Gói Chuẩn ESD Cho Thiết Bị Điện Tử Nhạy Cảm
Là chuyên viên thiết kế và sản xuất bao bì kỹ thuật cho thiết bị điện tử nhạy ESD, tôi hiểu rõ tầm quan trọng của việc sử dụng vật liệu có khả năng chống tĩnh điện thụ động, ổn định hình học và không tạo bụi hoặc tích điện khi đóng gói vi mạch, BGA, hoặc module RF. Sau nhiều thử nghiệm, nhựa FR4 ESD màu đen là lựa chọn tối ưu nhất mà chúng tôi tin dùng trong các ứng dụng đóng gói cao cấp.
1. Chống ESD có kiểm soát – Bảo vệ thiết bị tránh hư hỏng ngầm
Trong quá trình vận chuyển và lưu trữ, chỉ một điện tích nhỏ cũng có thể gây chập ngầm các IC hoặc transistor. Nhựa FR4 ESD màu đen duy trì điện trở bề mặt ổn định từ 10⁶–10⁹ Ohm, giúp tiêu tán điện tích tĩnh mà không dẫn dòng – lý tưởng cho khay lót linh kiện và hộp bảo vệ bo mạch sơ bộ.
2. Không biến dạng – Giữ nguyên kích thước jig đóng gói sau hàng nghìn lần sử dụng
FR4 ESD có khả năng giữ form sau nhiệt độ và áp lực nhẹ, điều cần thiết khi đóng gói sản phẩm có hình học chuẩn (ví dụ: khay linh kiện, tray SMT, hộp định hình socket). Trong các chuyến xuất hàng quốc tế, khay vẫn bám khớp, không bị cong mép hoặc lỏng bulông như vật liệu PVC hay foam ESD thông thường.
3. Không phát sinh bụi – Giữ sạch môi trường đóng gói
Một yêu cầu sống còn trong đóng gói ESD là vật liệu không sinh bụi vi mô. FR4 ESD đen có bề mặt nhẵn mịn, không vỡ lớp khi cắt CNC, không tĩnh điện hút bụi – điều kiện lý tưởng để bảo quản thiết bị trong phòng sạch cấp ISO 8 trở lên.
Nhựa FR4 ESD màu đen không chỉ là vật liệu kỹ thuật – mà còn là lớp vỏ bảo vệ chuẩn kỹ thuật ESD cho sản phẩm điện tử nhạy cảm. Độ bền cơ học, khả năng chống tĩnh điện có kiểm soát, và độ ổn định vượt thời gian khiến nó trở thành lựa chọn ưu tiên cho các doanh nghiệp xuất khẩu, đóng gói, hoặc phân phối thiết bị điện tử cao cấp.
chauanh.trading –
Cảm ơn anh Tôn Long đã chia sẻ kinh nghiệm thực tế!
Nhựa FR4 ESD màu đen đúng là vật liệu đóng gói lý tưởng cho thiết bị điện tử nhạy cảm, nhờ khả năng kiểm soát tĩnh điện, không sinh bụi và ổn định hình học cao. Rất vui khi sản phẩm của Châu Anh góp phần bảo vệ an toàn cho các sản phẩm xuất khẩu công nghệ cao của anh.
Nếu anh cần hỗ trợ cắt CNC theo khay đóng gói hoặc tray định hình riêng, Châu Anh luôn sẵn sàng hỗ trợ kỹ thuật tận nơi!
Cửu Phúc –
Nhựa FR4 ESD Màu Đen – Vật Liệu Chuẩn Cho Môi Trường ISO 14644
Là người phụ trách kiểm định và tái chứng nhận phòng sạch tại các nhà máy sản xuất thiết bị bán dẫn, dược phẩm và linh kiện điện tử cao cấp, tôi thường xuyên phải đánh giá cả thiết bị, vật liệu và không gian nội thất theo tiêu chuẩn ISO 14644 và IEC 61340. Trong quá trình đó, nhựa FR4 ESD màu đen luôn là một trong những vật liệu được khuyến nghị sử dụng hàng đầu khi yêu cầu độ ổn định, độ sạch và kiểm soát tĩnh điện đồng thời.
1. Không phát sinh hạt – Giữ độ sạch ISO cấp cao ổn định
Trong các phòng sạch cấp ISO 5 – ISO 7, mọi vật liệu đều phải đạt tiêu chí không sinh bụi, không mài mòn vi mô, đặc biệt khi dùng trong bề mặt bàn test, giá đỡ thiết bị và vách ngăn. Nhựa FR4 ESD màu đen có bề mặt nhẵn, không bong sợi, không phân hủy phân tử nhựa, đảm bảo giá trị phát hạt thấp trong các lần kiểm tra bằng hạt đếm laser (particle counter) và đạt chuẩn GMP/GLP quốc tế.
2. Điện trở kiểm soát – Đáp ứng yêu cầu ESD nghiêm ngặt
Với điện trở bề mặt từ 10⁶–10⁹ Ohm, nhựa FR4 ESD màu đen duy trì trạng thái ESD-safe không đổi theo thời gian, không như một số vật liệu ESD phủ bề mặt bị xuống cấp sau vài tháng. Đây là điều kiện bắt buộc để tránh hiện tượng phóng điện tĩnh vào thiết bị nhạy như wafer bán dẫn, sensor hình ảnh, hoặc linh kiện y tế chính xác.
3. Không bị cong vênh, biến tính khi khử khuẩn
Trong quá trình kiểm định, phòng sạch thường sử dụng dung dịch khử trùng, hơi cồn hoặc tia UV, và một số vật liệu nhựa truyền thống bị lão hóa nhanh sau nhiều lần vệ sinh. Với FR4 ESD màu đen, bề mặt vẫn giữ nguyên hình dạng, không bạc màu, không giòn nứt sau hàng chục chu kỳ vệ sinh – điều này được chúng tôi xác minh định kỳ khi thực hiện hiệu chuẩn hệ thống test bo mạch.
4. Thích hợp làm jig gá cố định thiết bị trong phòng sạch
Ngoài chức năng che chắn và ốp kỹ thuật, FR4 ESD còn được dùng làm khuôn gá đặt thiết bị đo điện áp vi mô, máy kiểm tra tĩnh điện, thiết bị laser nội phòng sạch. Vật liệu có độ cứng ổn định, không biến dạng dưới áp lực nhẹ, đảm bảo tính lặp lại trong các phép đo nhạy cảm.
Nhựa FR4 ESD màu đen không chỉ là vật liệu công nghiệp – mà là thành phần chuẩn hóa trong mọi hệ thống phòng sạch có kiểm soát ESD. Với độ ổn định cơ học, không sinh hạt, chống tĩnh điện đúng chuẩn và khả năng chịu vệ sinh hóa chất cao, đây là vật liệu “âm thầm” nhưng cực kỳ quan trọng giúp duy trì tính toàn vẹn và độ sạch cho dây chuyền sản xuất công nghệ cao.
chauanh.trading –
Rất cảm ơn chị Cửu Phúc đã đánh giá sâu sắc và chuyên môn!
Nhựa FR4 ESD màu đen đúng là giải pháp tiêu chuẩn cho môi trường ISO 14644, đặc biệt trong ngành bán dẫn, dược phẩm và linh kiện điện tử. Châu Anh tự hào được đồng hành cùng các đơn vị kiểm định, thi công và duy trì hệ thống phòng sạch chuẩn quốc tế.
Nếu cần hỗ trợ tư vấn vật liệu đạt ISO/GMP cho phòng sạch, đừng ngần ngại liên hệ Châu Anh!
Mr Vương tuấn –
Nhựa FR4 ESD màu đen – Giải pháp tối ưu cho jig gá và khay chứa trong dây chuyền SMT
Trong ngành lắp ráp điện tử SMT hiện đại, việc kiểm soát tĩnh điện không chỉ dừng lại ở trang bị vòng tay chống ESD hay thiết bị tiếp đất. Một yếu tố cực kỳ quan trọng nhưng thường bị đánh giá thấp là vật liệu dùng để chế tạo jig gá, khay chứa linh kiện và gá định vị bo mạch. Nếu sử dụng sai vật liệu, nguy cơ phát sinh phóng tĩnh điện âm thầm trong quá trình thao tác có thể làm hỏng vi mạch giá trị cao – mà không để lại dấu vết rõ ràng.
Chính vì vậy, nhựa FR4 ESD màu đen đã và đang trở thành vật liệu tiêu chuẩn bắt buộc trong thiết kế gá jig, tray và giá đỡ linh kiện ở các dây chuyền SMT, THT, kiểm tra AOI, ICT.
1. Độ ổn định điện trở bề mặt – Đảm bảo môi trường ESD an toàn tuyệt đối
Không giống như nhựa dẫn điện carbon hoặc vật liệu chống tĩnh điện thụ động dễ trôi giá trị, nhựa FR4 ESD màu đen có điện trở bề mặt kiểm soát trong khoảng 10⁶ – 10⁹ Ω, đạt chuẩn ESD theo IEC 61340.
Trong quá trình sản xuất jig kiểm tra ICT và AOI tại một nhà máy điện tử Nhật Bản, chúng tôi đã thay thế toàn bộ tấm đỡ mica chống tĩnh điện bằng FR4 ESD màu đen. Kết quả đo điện trở bề mặt sau 6 tháng sử dụng liên tục vẫn duy trì ổn định ±10% so với ban đầu – điều mà không vật liệu ESD giá rẻ nào làm được.
Việc này giúp loại bỏ nguy cơ phóng điện ngẫu nhiên, vốn là nguyên nhân dẫn tới lỗi ngầm trong IC hoặc cảm biến MEMS – lỗi khó phát hiện nhưng gây hậu quả nghiêm trọng khi thiết bị đi vào sử dụng.
2. Dễ gia công, cứng chắc – Phù hợp với jig gá độ chính xác cao
Nhựa FR4 ESD màu đen có cấu trúc sợi thủy tinh epoxy gia cường nên cứng chắc, không bị vỡ mẻ khi khoan, phay CNC, rất phù hợp với:
Jig test ICT, AOI có lỗ chân IC nhỏ
Tray chứa bo mạch cần độ khít chuẩn kỹ thuật
Bệ gá PCB trong dây chuyền bắn linh kiện hoặc wave soldering
Tôi từng gia công bộ jig kiểm tra bo mạch 10 lớp, gồm 120 lỗ test point trên tấm FR4 ESD đen dày 8mm. Sau hơn 2.000 lượt gắn – tháo mạch, tấm vẫn không cong vênh, không rạn nứt hoặc xô lệch vị trí lỗ, đảm bảo độ chính xác cao trong mỗi lần kiểm tra.
3. Không sinh bụi, không biến tính – An toàn cho phòng sạch
FR4 ESD màu đen không sinh bụi vi mô khi thao tác cơ học, không bám bụi, không tích ẩm, phù hợp dùng trong phòng sạch cấp ISO 7 trở lên. Đây là lợi thế tuyệt đối khi sản xuất cảm biến, bo mạch camera, thiết bị IoT nhỏ gọn cần môi trường ESD và sạch đồng thời.
So với vật liệu như POM hoặc PVC ESD, FR4 ESD đen:
Không hút nước nên không nở sau thời gian sử dụng
Không bị biến màu hay bong bề mặt
Không phát sinh hạt vi nhựa, giữ độ sạch ổn định
4. Màu đen tiêu chuẩn – Nhận diện nhanh trong dây chuyền sản xuất
Màu đen của tấm FR4 ESD không chỉ mang tính thẩm mỹ công nghiệp cao, mà còn giúp phân biệt rõ với vật liệu thông thường không chống tĩnh điện. Trong môi trường có nhiều thiết bị, việc phân biệt này hỗ trợ kiểm soát chất lượng và quản lý vật tư dễ dàng hơn.
Với khả năng kiểm soát tĩnh điện chính xác, độ cứng cao, dễ gia công và không sinh bụi, nhựa FR4 ESD màu đen là giải pháp hoàn hảo cho các ứng dụng jig gá, tray chứa và gá đỡ linh kiện trong dây chuyền SMT và phòng sạch điện tử. Không chỉ chống ESD, vật liệu này còn góp phần bảo vệ chất lượng sản phẩm điện tử trong suốt chu trình sản xuất – từ lắp ráp đến đóng gói.
chauanh.trading –
Cảm ơn anh Vương Quốc Tuấn đã chia sẻ kinh nghiệm chuyên sâu!
Nhựa FR4 ESD màu đen thực sự là giải pháp tối ưu cho jig gá và tray SMT, nhờ khả năng kiểm soát tĩnh điện ổn định, dễ gia công chính xác và đạt chuẩn phòng sạch ISO. Rất vui khi vật liệu của Châu Anh được đồng hành cùng anh trong các dự án kỹ thuật cao.
Mr Nguyen Ky –
Nhựa FR4 ESD màu đen và POM ESD – Sự lựa chọn nào tối ưu hơn trong ứng dụng chống tĩnh điện kỹ thuật cao?
Trong lĩnh vực công nghiệp điện tử, nhất là tại các nhà máy sản xuất bo mạch, linh kiện IC hay dây chuyền SMT, việc lựa chọn vật liệu chống tĩnh điện phù hợp luôn là bài toán quan trọng. Trong số các lựa chọn phổ biến, nhựa FR4 ESD màu đen và nhựa POM ESD màu đen thường được cân nhắc nhiều nhất vì chúng đều đáp ứng yêu cầu về kiểm soát ESD và khả năng gia công cơ khí chính xác.
Tuy nhiên, khi đi sâu vào từng khía cạnh kỹ thuật, hai vật liệu này có những khác biệt rõ rệt về đặc tính, hiệu suất và mức độ tương thích với từng nhóm ứng dụng.
Tính ổn định điện trở – FR4 ESD chiếm ưu thế rõ rệt
Với cấu trúc gốc epoxy gia cường sợi thủy tinh và được tích hợp chất dẫn điện phân tán đều, nhựa FR4 ESD màu đen có điện trở bề mặt nằm ổn định trong khoảng từ 10⁶ đến 10⁹ Ohm, gần như không dao động theo thời gian hoặc môi trường độ ẩm cao. Đây là đặc điểm mà nhựa POM ESD khó đạt được – vì khả năng chống tĩnh điện của POM chủ yếu đến từ việc pha hạt carbon hoặc chất dẫn trong quá trình ép nhựa, vốn có thể bị lệch hoặc không đồng đều theo mẻ sản xuất.
Do đó, nếu bạn cần sử dụng trong phòng sạch cấp cao hoặc khu kiểm tra linh kiện siêu nhạy cảm, FR4 ESD màu đen là lựa chọn bền vững và an toàn hơn về mặt kiểm soát phóng tĩnh điện lâu dài.
Chịu nhiệt và chống cháy – FR4 ESD vượt trội
Một điểm nổi bật khác của nhựa FR4 ESD màu đen là khả năng chịu nhiệt lên đến 130°C và đạt tiêu chuẩn chống cháy UL94 V-0. Điều này khiến vật liệu này cực kỳ phù hợp cho khu vực gần máy hàn reflow, lò nhiệt, hoặc thiết bị đóng gói có sinh nhiệt cao. Trong khi đó, POM ESD tuy có khả năng chịu nhiệt vừa phải (khoảng 90–100°C), nhưng không đáp ứng được tiêu chuẩn không bắt lửa UL94 V-0 – điều này là một giới hạn nếu bạn làm việc trong các nhà máy đòi hỏi khắt khe về tiêu chuẩn an toàn phòng cháy.
Gia công CNC – POM ESD dễ thi công hơn, nhưng không bền lâu
Xét về mặt gia công, POM ESD màu đen có kết cấu dẻo và mềm hơn FR4, cho phép tiện, phay, khoan với tốc độ nhanh, dễ xử lý hơn trên các máy CNC phổ thông. Tuy nhiên, nhược điểm là dễ mẻ cạnh hoặc co ngót nhẹ nếu gia công ở tốc độ cao mà không kiểm soát nhiệt.
Trong khi đó, FR4 ESD màu đen có bề mặt cứng, bền mép, không vỡ vụn khi cắt, tuy hơi cứng dao hơn nhưng cho ra chi tiết có độ ổn định kích thước tốt hơn, phù hợp cho các chi tiết dùng lâu dài như jig gá cố định, mặt bàn thao tác, khay dẫn PCB.
Tuổi thọ và khả năng làm việc trong môi trường khắc nghiệt
Nếu xét về tuổi thọ sử dụng trong môi trường ẩm, rung động nhẹ và nhiệt độ dao động liên tục, FR4 ESD màu đen có mức độ ổn định vượt trội, gần như không hút ẩm, không cong vênh sau thời gian dài. Ngược lại, POM ESD có thể xảy ra hiện tượng giãn nở nhẹ nếu để lâu trong khu vực có nhiệt độ cao hoặc độ ẩm vượt ngưỡng cho phép – dẫn đến sai lệch nhỏ trong chi tiết gá lắp.
Kết luận: FR4 ESD màu đen – Lựa chọn lý tưởng cho tiêu chuẩn ESD khắt khe
Cả nhựa FR4 ESD màu đen và POM ESD màu đen đều có những thế mạnh riêng. Tuy nhiên, nếu mục tiêu của bạn là kiểm soát ESD ổn định trong thời gian dài, chống cháy, làm việc được trong môi trường có nhiệt và yêu cầu độ bền cơ học – thì FR4 ESD màu đen là lựa chọn không thể thay thế. Đây chính là lý do vì sao các doanh nghiệp lớn trong lĩnh vực SMT, PCB, R&D thiết bị điện tử đều xem FR4 ESD là tiêu chuẩn nền trong các hạng mục phòng sạch và kiểm tra đầu ra.
chauanh.trading –
Cảm ơn anh Nguyên Kỷ đã chia sẻ bài phân tích rất chi tiết và giá trị!
So sánh giữa nhựa FR4 ESD màu đen và POM ESD màu đen dưới góc nhìn kỹ thuật chuyên sâu – từ điện trở bề mặt, khả năng chống cháy, đến độ ổn định hình học – giúp người đọc hiểu rõ hơn để lựa chọn đúng vật liệu trong từng ứng dụng cụ thể của ngành SMT và sản xuất điện tử.
Bài viết có tính thực tiễn cao, đặc biệt hữu ích với các đơn vị đang tìm kiếm giải pháp chống tĩnh điện bền vững cho môi trường khắt khe như phòng sạch, dây chuyền kiểm tra AOI, ICT.
Trung Văn –
Sản phẩm nhựa Fr4 esd màu đen của CTY châu anh chất lượng tốt.
Bề mặt nhựa Fr4 esd màu đen đc bảo đảm.
chauanh.trading –
Chân thành cảm ơn anh Trung Văn đã tin tưởng lựa chọn và đánh giá tích cực về chất lượng nhựa FR4 ESD màu đen do Châu Anh cung cấp. Chúng tôi rất vui khi sản phẩm đáp ứng tốt yêu cầu kỹ thuật, đặc biệt là độ ổn định bề mặt và tính năng chống tĩnh điện.
Châu Anh cam kết tiếp tục cung cấp nhựa kỹ thuật chuẩn ESD, nguồn gốc rõ ràng, chất lượng kiểm soát theo lô và hỗ trợ kỹ thuật tận nơi khi khách hàng có nhu cầu.
Rất mong tiếp tục đồng hành cùng anh trong các dự án kỹ thuật sắp tới.
Mr khoa –
Tôi là Khoa, làm kỹ sư sản xuất tại một nhà máy lắp ráp bo mạch điện tử ở TP.HCM. Trong ngành điện tử, việc kiểm soát tĩnh điện là cực kỳ quan trọng để bảo vệ linh kiện. Gần đây, tôi đặt mua nhựa FR4 ESD màu đen từ Châu Anh LTD để làm đồ gá (jig) và vách ngăn cho dây chuyền SMT. Sau hơn 3 tháng sử dụng, tôi rất ấn tượng và muốn chia sẻ trải nghiệm để anh em trong ngành tham khảo.
Vì sao chọn Nhựa FR4 ESD Màu Đen từ Châu Anh LTD?
Tôi cần vật liệu vừa cách điện tốt, vừa chống tĩnh điện (ESD) để dùng trong phòng sạch. Sau khi tìm hiểu trên mạng, tôi chọn nhựa FR4 ESD màu đen của Châu Anh LTD vì sản phẩm này là composite sợi thủy tinh epoxy, có điện trở bề mặt 10^6 – 10^9 Ω, chịu nhiệt từ -50°C đến 130°C, và đạt chuẩn chống cháy UL94 V-0. Tôi đặt tấm nhựa dày 8mm, kích thước 1020x1220mm, để gia công CNC cho các chi tiết jig.
Trải nghiệm thực tế với Nhựa FR4 ESD Màu Đen
Chống tĩnh điện hiệu quả: Điện trở bề mặt 10^6 – 10^9 Ω giúp ngăn tích tụ điện tích, bảo vệ linh kiện nhạy cảm. Từ khi dùng nhựa FR4 ESD màu đen, tỷ lệ lỗi bo mạch do phóng tĩnh điện giảm 20% so với nhựa thông thường.
Chịu nhiệt và bền cơ học: Tấm nhựa hoạt động ổn định ở 120°C trong lò hàn SMT, không biến dạng hay tách lớp. Độ bền kéo ~300 MPa giúp jig chịu lực tốt khi kẹp linh kiện.
Dễ gia công CNC: Tôi dùng máy CNC để cắt và khoan, nhựa FR4 ESD màu đen rất mịn, không xù lông hay nứt mép. Gia công chính xác, tiết kiệm thời gian 15% so với nhựa bakelite.
Cách điện xuất sắc: Với khả năng cách điện cao, nhựa FR4 ESD phù hợp cho vách ngăn và tấm kê trong dây chuyền điện tử. Bề mặt đen nhẵn, không phản quang, giúp dễ quan sát trong phòng sạch.
Dịch vụ đáng tin cậy: Châu Anh LTD giao hàng nhanh (2 ngày tới TP.HCM), đóng gói cẩn thận. Họ cung cấp tài liệu về thông số (tỷ trọng 1.85-2.0 g/cm³, nhiệt độ nóng chảy ~150-170°C) và lưu ý bảo quản (tránh nhiệt trên 130°C liên tục).
Điểm trừ nhỏ
Nhựa FR4 ESD màu đen có giá cao hơn nhựa FR4 thường khoảng 20-30%, nhưng với tính năng chống tĩnh điện, tôi thấy đáng đầu tư. Tôi mong Châu Anh LTD bổ sung video demo gia công hoặc hướng dẫn sử dụng trong phòng sạch để hỗ trợ khách hàng mới. Ngoài ra, nhãn sản phẩm nên ghi rõ hơn để tránh nhầm với nhựa FR4 thông thường.
So sánh với vật liệu khác
So với nhựa FR4 thường, nhựa FR4 ESD màu đen có khả năng chống tĩnh điện vượt trội (FR4 thường có điện trở >10^12 Ω, không kiểm soát ESD). So với nhựa bakelite, FR4 ESD bền nhiệt hơn (bakelite chỉ chịu đến ~100°C) và nhẹ hơn (tỷ trọng ~1.9 g/cm³ so với 2.2 g/cm³). Nếu bạn cần vật liệu cho phòng sạch hoặc dây chuyền SMT, nhựa FR4 ESD màu đen là lựa chọn hàng đầu.
Kết luận
Nhựa FR4 ESD màu đen từ Châu Anh LTD là giải pháp lý tưởng cho ngành điện tử, đặc biệt trong sản xuất bo mạch và phòng sạch. Chất lượng vượt trội, chống tĩnh điện hiệu quả, và dễ gia công giúp tôi tối ưu dây chuyền sản xuất. Tôi đã giới thiệu cho đồng nghiệp và sẽ tiếp tục ủng hộ. Điểm 4.8/5 vì giá hơi cao và thiếu video hướng dẫn, nhưng sản phẩm thì rất đáng tin cậy. Nếu bạn cần vật liệu chống tĩnh điện, hãy thử nhựa FR4 ESD màu đen!
Liên hệ Châu Anh LTD qua website chauanhltd.vn để được tư vấn và báo giá nhựa FR4 ESD màu đen chất lượng cao!
chauanh.trading –
Cảm ơn anh Khoa đã tin tưởng và chia sẻ trải nghiệm thực tế khi sử dụng nhựa FR4 ESD màu đen từ Châu Anh LTD cho dây chuyền SMT. Rất vui khi sản phẩm giúp giảm lỗi ESD, đảm bảo cách điện – chịu nhiệt tốt và hỗ trợ gia công CNC chính xác. Chúng tôi sẽ ghi nhận góp ý để cải thiện dịch vụ, mang đến giải pháp nhựa kỹ thuật tốt hơn cho ngành điện tử.
Uyên Linh –
Tấm nhựa fr4 esd màu đen đạt chất liệu vật liệu đầu vào của cty chúng tôi
